OEM 设备微型气泵选型：如何匹配流量、压力与噪声

比较型号前，先定义气路工作点

微型气泵应当按照设备中的实际工况比较，而不是只对照目录上的空载流量。首先记录介质、目标流量、所需压力或真空度、供电电压、工作制、可用安装空间和接口形式，再补充管路内径与长度、过滤等级、阀门状态、接头以及最终腔体或出口条件。只有把这些因素写清楚，微型气泵的选型才会变成可测试的工作点。

在一次受控台架检查中，OEM 团队可以把 24 V DC 电源、4 mm 内径软管、1.2 m 总管长、入口过滤器和常闭电磁阀固定在同一套初始比较装置中。这里的数值不是通用标准，重点是让测试状态可复现。如果先用开放出口测泵，之后又把泵安装在过滤器和电磁阀之后，就不能把两次结果当成同一项规格。

把流量与压力作为一个要求读取

最大流量和最大压力通常是边界点，而不是同时出现的一个工作状态。最大流量往往在阻力很小的条件下测得；最大压力或最大真空度则常在流量接近于零时出现。OEM 气路大多运行在两个边界之间，因此有效的微型气泵选型必须提出某个背压或真空度下的流量要求。性能曲线、实测工作点或明确的验收表，比一个醒目的单值更有参考意义。

对于正压供气回路，应定义经过调压件、阀门和出口限制之后仍需保持的流量；对于真空回路，应定义达到目标负压时仍需保留的流量，并把腔体、密封件和接头的泄漏纳入考虑。同一台微型气泵在开放流量条件下可能表现合适，但当设备要求快速建立压力时却无法满足。询价或评审时应同时写出流量和压力两个坐标，让供应商在同一负载下比较。

设计余量必须有明确原因。过滤器逐渐积尘、供电电压偏差、环境温度和装配波动都可能改变工作点。余量应当结合实际性能曲线和设备上限检查，而不是在型号确定后随意加上一个百分比。

把管路、过滤器和阀门损耗纳入选型

紧凑气路对阻力很敏感。较小管径、较长弯折、锐角接头、精细过滤器或有效通径较小的阀门，都可能消耗掉相当一部分可用压力。单独测试泵时这些损耗未必明显，但装入仪器后可能表现为抽空变慢、压力恢复不足，或者过滤器使用一段时间后流量读数发生变化。应把泵、软管、过滤器、阀门、传感器和出口视为一条完整流路。

记录总管长，而不是只写名义管径。还应记录最小弯曲半径、变径件、三通、快插接头以及真空下可能变形的软管段。对于入口过滤器，要记录洁净状态压降和预期的使用后状态。如果过滤器是维护件，还需确认更换后不会改变已经验证过的管路长度，也不会引入不同的接口阻力。

实用的评审方法是在损耗最大的部件前后设置测量点。对比这些位置的读数，有助于区分是泵能力不足，还是过滤器堵塞、阀门卡滞或软管受损。尤其当样机在台架上通过、装入设备箱体后却达不到流量时，这种分段测量很有价值。

根据介质和响应选择泵结构

泵的结构应由介质、压力范围、响应要求和使用环境决定。对于洁净气体输送、采样和真空产生，隔膜气泵常是一个起点，因为流体通道可以与驱动侧分隔。若应用更看重正压供气、快速建立压力或另一种气动响应，活塞泵或紧凑型压缩机可能更合适。两者没有绝对的优劣，必须在相同流量、压力、电压和工作制下比较。

即使属于同一系列，也要检查会改变结果的细节，包括阀片布局、电机转速、腔体容积、接口尺寸、接液或接气材料、安装方向和控制方式。如果气体中含有冷凝物、颗粒或工艺气体，应在申请配置前写清介质和过滤条件。缺少这些信息的微型气泵，可能通过短时开放流量测试，却需要更换材料或阀件配置才能用于设备。

把低噪声当作系统结果验证

低噪声气泵不能只由泵本体定义。电机换向、隔膜或活塞脉动、入口湍流、出口阻力、支架共振和箱体面板都可能产生可听噪声。泵在开放空气中听起来安静，装到设备上后却可能激励外壳；相反，某一段软管或腔体容积也可能降低一个频段、放大另一个频段。因此，噪声要求应写明测量位置、工作负载、测距、安装方式以及是否安装最终箱体。

应在性能验证所用的同一流量和压力条件下，同时测量用户位置和箱体表面的噪声。如果结果超出限值，先检查安装界面、紧固件预紧力、软管接触、气路脉动和电机控制，再决定是否更换泵。解决方案可能是增加隔振细节、调整布管或改变运行转速，而不一定是换用更大的泵。

检查工作制、电流和温升限制

一台泵可以在几分钟内达到工作点，并不代表它能在设备工作制下持续满足同一要求。应记录启动电流、运行电流、供电电压范围、运行时间、停机时间、环境温度以及泵和电机附近的温度。散热受限的箱体会形成与开放台架不同的热条件。温升应与压力、流量和电流一起评审，因为负载变化可能同时改变这三个指标。

要在正常停机间隔后，以及预期最热状态下检查重新启动行为。对于可调速版本，应定义控制信号、最低稳定转速和负载变化时的响应。电流不能替代性能指标：电流较低可能伴随压力不足，电流较高则可能意味着流路受阻，或配置长期接近工作边界。

在最终箱体内建立验证矩阵

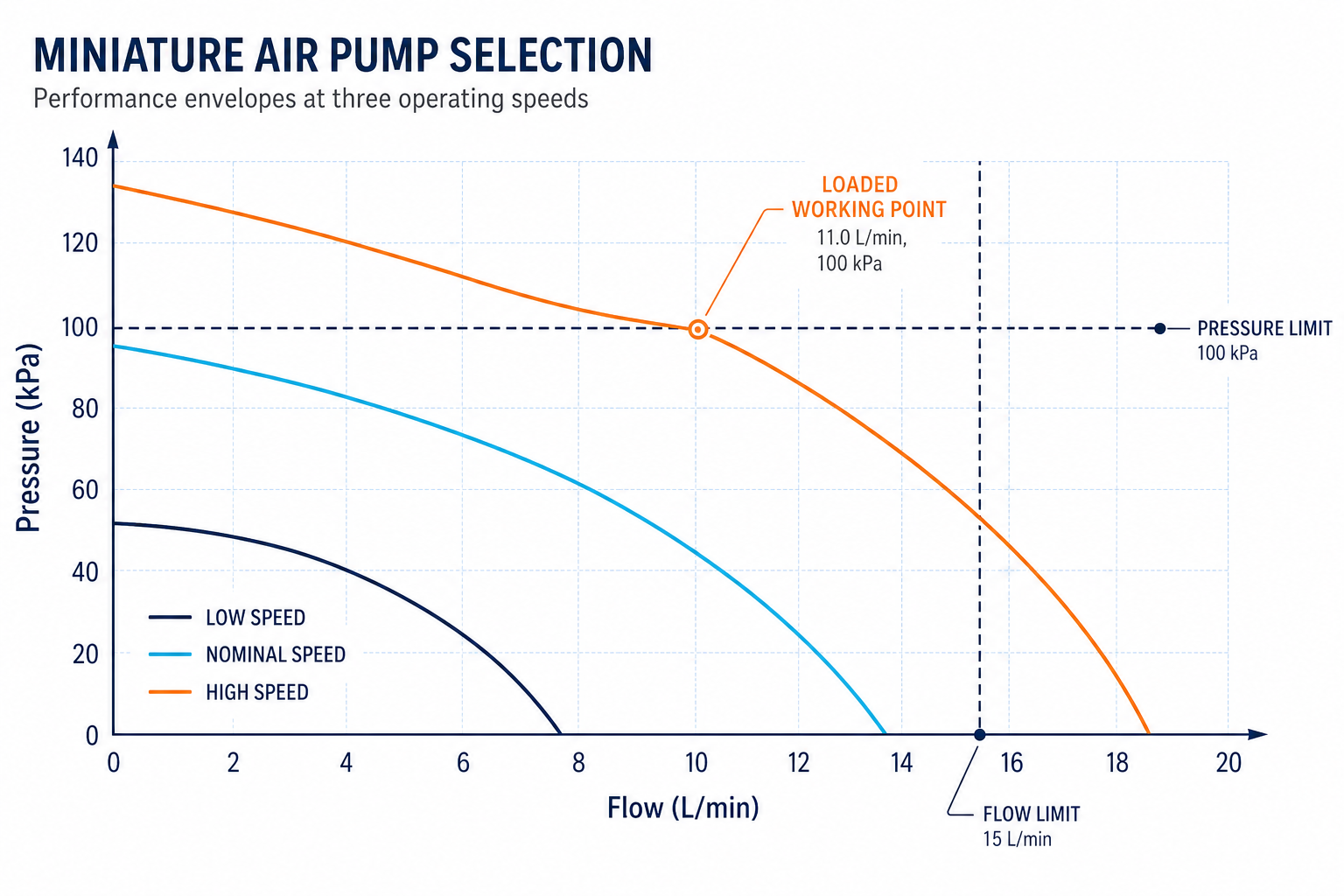

最终验证矩阵应把每项要求连接到一个可测量状态。常见项目包括启动、带载流量、目标流量下的压力或真空度、用户位置噪声、电流、温升、重新启动，以及适用时的泄漏。测试记录中还应写明管路、过滤器、阀门、腔体容积、安装支架和供电条件。上方模拟曲线把带载工作点放在压力与流量限制旁边，便于判断选型是否留有余量；泵装入整机后也应保持同样的记录习惯。

除非变更已经重新完成资格确认，否则首件、工程变更评审和试产放行应使用同一套验收限值。如果样品使用临时软管或开放夹具测试，要明确标记为探索性条件。放行结果必须绑定到实际装配的配置，否则测试证据无法回答量产设备是否仍处于预定的气泵压力和流量窗口内。

应将原始读数和装置照片与型号版本、电机版本、材料组合及样品批次一起保存。这样，当现场设备出现压力恢复变慢、噪声升高或电流变化时，后续调查会更直接；也能避免在软管、过滤器或阀门发生看似很小的变化后，继续沿用旧的通过结果。

把测试证据转化为放行决定

一份合格的选型记录应以决定结束，而不只是罗列测量数值。应明确批准的工作点、允许的流量和压力或真空范围、工作制、噪声限值、电流限值、热条件以及完整流路配置。如果某项不通过，应说明下一步是调整泵配置、增大管径、换用低损耗阀门、修改安装方式，还是重新验证。这样，工程讨论才会始终回到系统原因。

申请微型气泵配置时，应提供介质、带载流量、压力或真空度、电压、工作制、噪声目标、管路和阀门信息、安装空间以及当前验证状态。这些输入能帮助供应商推荐更贴近实际的配置和配套资料，也能让首轮样品测试更高效，因为验收方法已经提前定义。
