OD-05T01.51000 微型压缩机（高压 / 紧凑型）

Name: OD-05T01.51000 微型压缩机（高压 / 紧凑型）
Brand: JSG
SKU: OD-05T01.51000

OD-05T01.51000 可用于设备级正压供气、紧凑压缩或真空气路模块。选型时请结合目标压力、流量、启动负载、散热和工作制。

微型压缩机OD-05T01.5100034 项技术参数1 张参数图纸

查看技术参数咨询当前型号

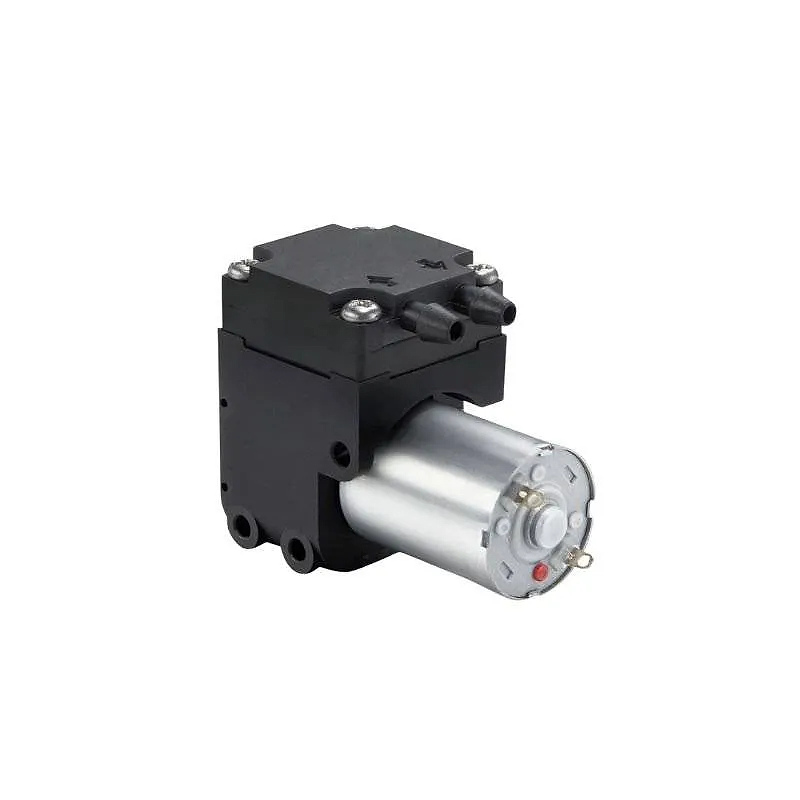

Mini diaphragm pump OD-05T01.51000 front view

产品功能

主要功能

OD-05T01.51000 可围绕以下功能用于设备流体系统，并应结合下方技术参数与实际工作点完成选型。

功能 1正压供气

功能 2真空功能

功能 3配置集成

高清白底图片

OD-05T01.51000 产品图片

以下图片来自同步产品库，已统一为白底展示图。

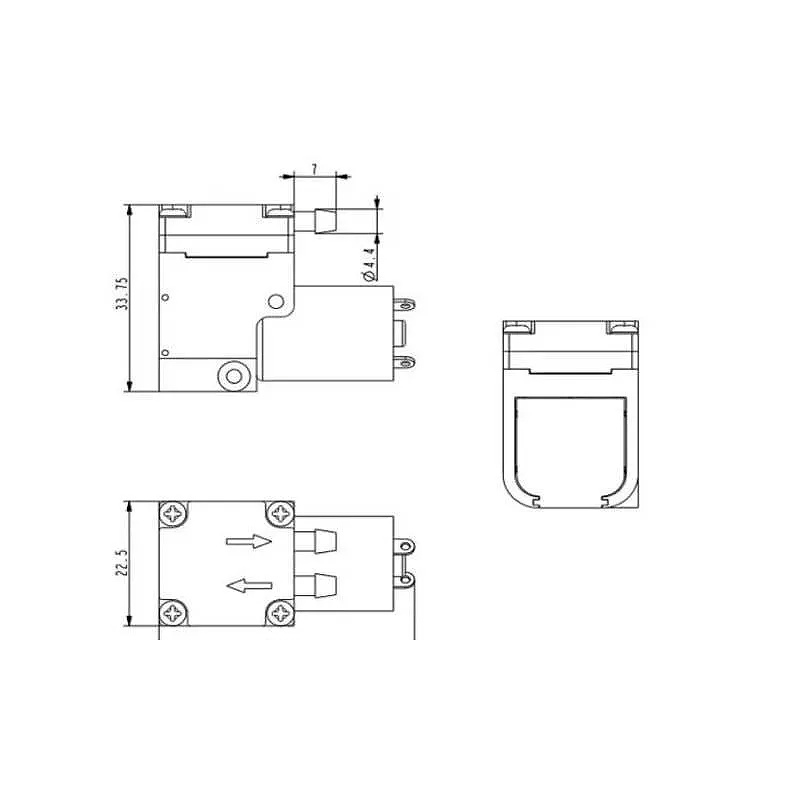

OD-05T01.51000 mini diaphragm pump dimensions in mm — 产品视图 2

产品数据

技术参数

以下参数适用于 OD-05T01.51000。选型时请同时考虑介质、工作点、供电、工作制及安装条件。

电压1 - 4 V DC

Max Flow1000ml/min

Max Vacuum-40 kPa

Max Pressure+50 kPa

电机有刷 DC

Max Power0.4 W

重量33 g

参数Value

ModelOD-05T01.51000

Voltage Range1-4 V DC

Max Flow Rate (3.3 V)1000 ml/min

Max Negative Pressure-40 kPa

Max Positive Pressure+50 kPa

Motor Type有刷 DC Motor

IP RatingIP20

Service Life2,000-3,000 hours

Storage Temperature-40 ℃ ~ 60 ℃

Operating Temperature-20 ℃ ~ 50 ℃

Pump HeadPPS

Diaphragm/ValveEPDM (Optional FKM)

Pump BodyNylon

尺寸43 × 34 × 23 mm

ComponentMaterial / Notes

Pump HeadPPS - High-strength engineering plastic

Diaphragm/ValveEPDM (standard) / Optional FKM for VOCs

Pump BodyNylon - Lightweight and durable

寿命2,000-3,000 hours in clean, non-corrosive use

定制服务Options Available

Diaphragm MaterialsEPDM / FKM (for chemical resistance)

Cable & ConnectorCustom cable length and connector integration

Pump Housing LabelOEM branding and logo available

Motor Configuration有刷 DC motor (standard)

Related ModelsOD-05T011088 (Dual-head, 1088 ml/min)

Integration SupportWiring diagrams and mechanical drawing provided

参数图纸

OD-05T01.51000 尺寸与性能图

同步产品库中识别为尺寸图、规格图或性能曲线的图片集中展示在这里。

OD-05T01.51000 diaphragm pump performance curve - flow vs pressure — 参数图纸 1

应用与配置

OD-05T01.51000 应用适配说明

以下内容用于把画册参数转化为实际选型问题：应用场景、工作点、噪音/寿命/电压选项和同类型号替代关系。

应用场景

典型应用包括仪器、自动化系统与 OEM 设备中的正压供气、紧凑压缩以及真空或气路模块。

工作点确认

请确认设备入口处的压力、流量和工作制，并在目标结构条件下评估启动负载与温升。

噪音、寿命与电压

申请样品前，请确认电压、电流、电机类型、散热条件、隔振方式与目标寿命。

电压: 1 - 4 V DC
Max Flow: 1000ml/min
Max Vacuum: -40 kPa
Max Pressure: +50 kPa

型号对比

OD-05T01.51000 与同类型号

如果目标流量、压力/真空、电压、尺寸或寿命要求发生变化，可优先比较同类产品，再决定是否提交定制配置。

型号	类别	关键规格	下一步
OD-05T01.51000	微型压缩机	电压 1 - 4 V DC；Max Flow 1000ml/min；Max Vacuum -40 kPa	当前型号
OD-08A-D / OD-08V-D	微型压缩机	电压 24V；气流量 80L/min(40L/minx2)；压力 2-7bar	查看型号
OD-05TVB	微型压缩机	电压 DC 12V/24V；气流量 7.2L/min；真空度 -72kPa or -90kPa	查看型号
OD-08AB-D / OD-08VB-D	微型压缩机	电压 24V；气流量 80L/min(40L/minx2)；压力 2-7bar	查看型号
