OD-05T057.2L

OD-05T057.2L 隔膜气泵 / 真空泵（双头 / 紧凑型）

Name: OD-05T057.2L 隔膜气泵 / 真空泵（双头 / 紧凑型）
Brand: JSG
SKU: OD-05T057.2L

OD-05T057.2L 可用于气体输送、真空产生、气体采样及紧凑型气路系统。选型时请结合流量、压力或真空度、电压、电机和接口条件。

隔膜气泵 / 真空泵OD-05T057.2L31 项技术参数3 张参数图纸

查看技术参数咨询当前型号

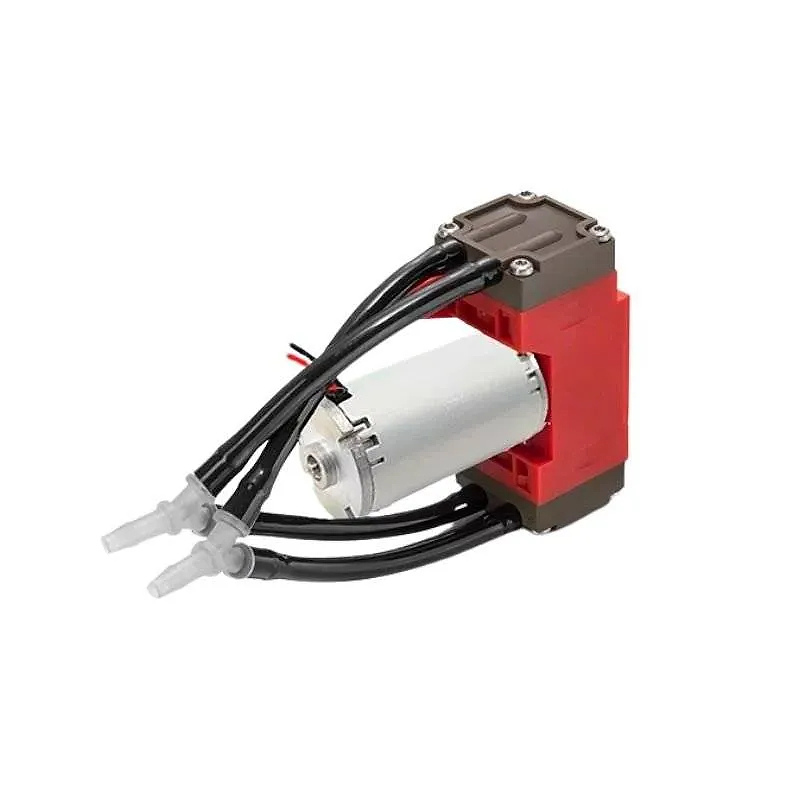

Dual-head miniature diaphragm vacuum pump OD-05T057.2L front view

产品功能

主要功能

OD-05T057.2L 可围绕以下功能用于设备流体系统，并应结合下方技术参数与实际工作点完成选型。

功能 1气体输送

功能 2真空产生

功能 3设备级集成

高清白底图片

OD-05T057.2L 产品图片

以下图片来自同步产品库，已统一为白底展示图。

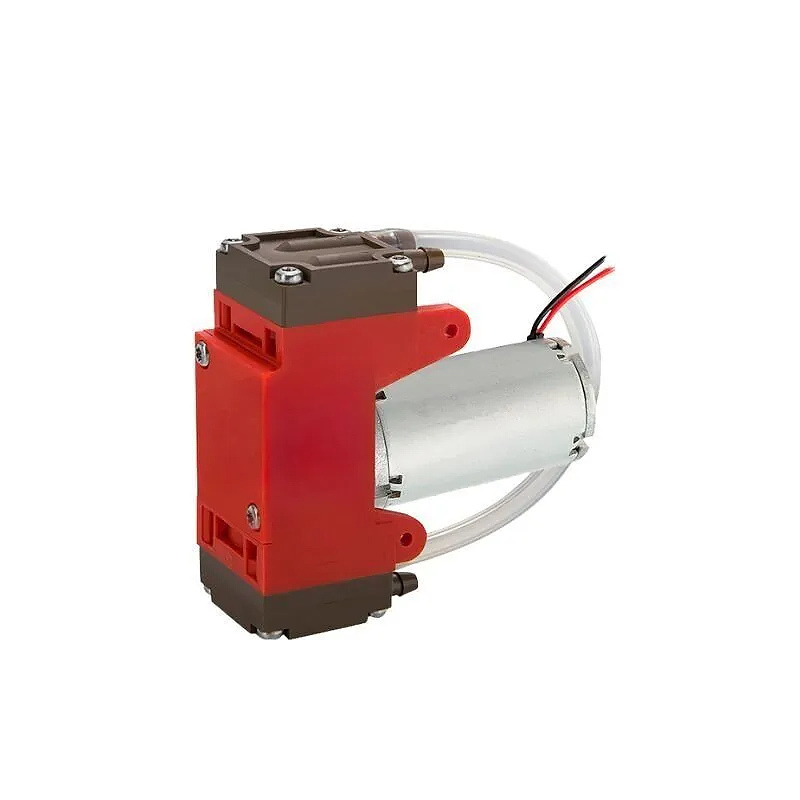

OD-05T057.2L dual-head diaphragm pump angled view showing port design — 产品视图 2

产品数据

技术参数

以下参数适用于 OD-05T057.2L。选型时请同时考虑介质、工作点、供电、工作制及安装条件。

电压12V

Max Flow7.2L/min (parallel)

Max Vacuum-70 kPa (parallel)

Max Pressure1~1.5Bar

电机High-end 有刷电机 DC

Max Power8 W

重量230g

参数Value

ModelOD-05T057.2L

Voltage Range12 V / 24 V

Parallel ModeFlow: 7.2 L/min, Vacuum: -70 kPa

Series ModeFlow: 4.6 L/min, Vacuum: -90 kPa

Max Positive Pressure1 ~ 1.5 bar

Motor TypeHigh-end 有刷 DC motor

IP RatingIP40

Storage Temperature-40 ℃ to +60 ℃

Operating Temp.-20 ℃ to +45 ℃

Medium Temp.-10 ℃ to +45 ℃

尺寸80 × 31 × 76 mm

重量230 g

ComponentMaterial / Performance

Pump HeadPPS (high-performance engineering plastic)

Diaphragm/ValveEPDM (standard) / FKM (optional)

Pump BodyNylon - lightweight and chemically resistant

Service Life>2,500 hours continuous use

定制服务Available Options

Voltage Configuration12 V or 24 V available

Diaphragm MaterialsEPDM (standard), FKM (chemical resistant optional)

Electrical ConnectorCustom cable length and connectors for OEM integration

Label & BrandingCustom labels available for OEM/private label applications

Performance TuningFlow/pressure customized based on application requirements

参数图纸

OD-05T057.2L 尺寸与性能图

同步产品库中识别为尺寸图、规格图或性能曲线的图片集中展示在这里。

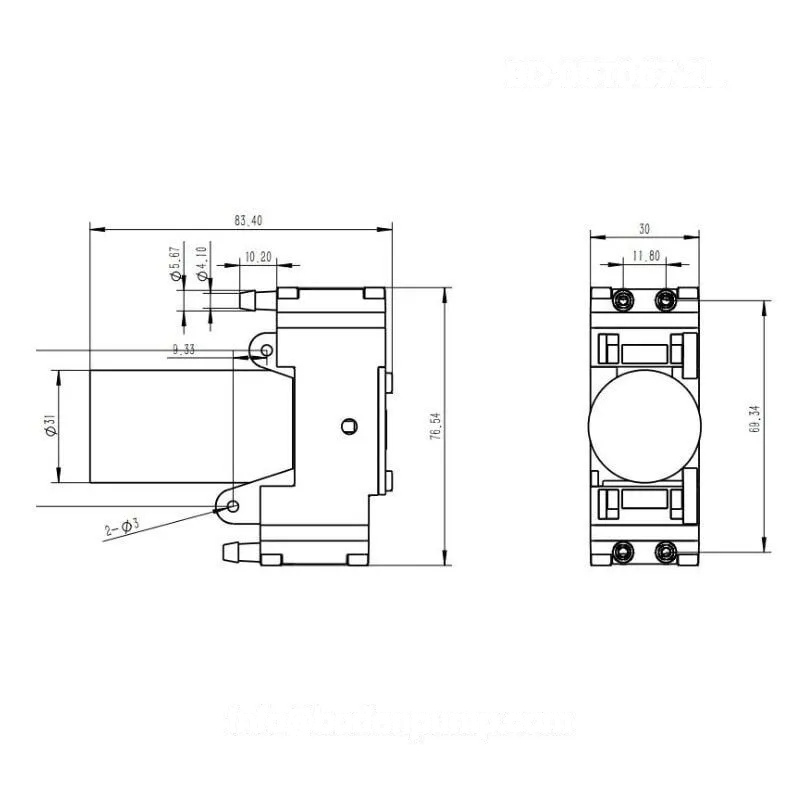

Dimensional drawing of OD-05T057.2L miniature vacuum pump 80x31x76mm — 参数图纸 1

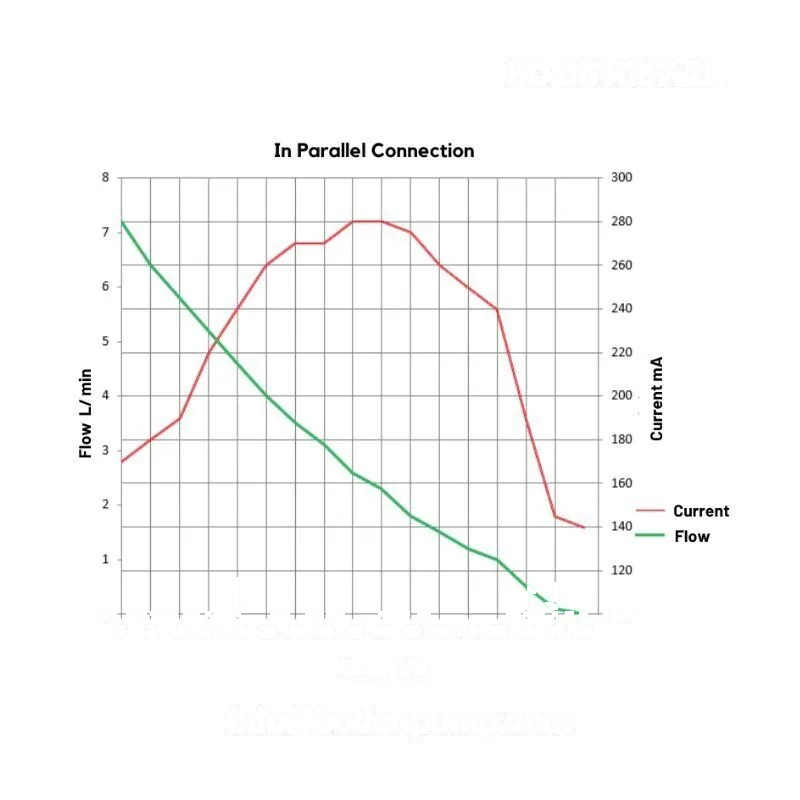

Parallel performance curve of OD-05T057.2L dual-head diaphragm pump — 参数图纸 2

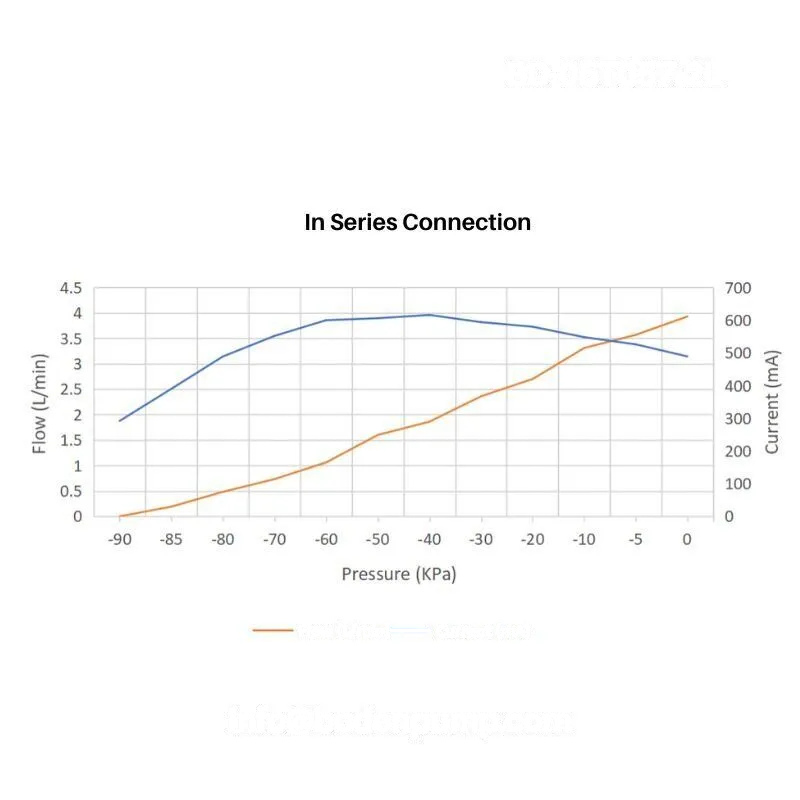

Series performance curve of OD-05T057.2L dual-head diaphragm pump — 参数图纸 3

应用与配置

OD-05T057.2L 应用适配说明

以下内容用于把画册参数转化为实际选型问题：应用场景、工作点、噪音/寿命/电压选项和同类型号替代关系。

应用场景

典型应用包括气体采样、紧凑型分析仪、医疗设备、美容设备，以及需要清洁气体输送或真空产生的小型气动模块。

工作点确认

请确认目标压力或真空度下的带载流量，并同步评估管路损失、入口过滤、阀件阻力，以及常用工况与最大工况之间的安全余量。

噪音、寿命与电压

申请样品或指定型号图纸前，请确认电压、电机类型、预期寿命、噪音目标、工作制与安装隔振要求。

电压: 12V
Max Flow: 7.2L/min (parallel)
Max Vacuum: -70 kPa (parallel)
Max Pressure: 1~1.5Bar

型号对比

OD-05T057.2L 与同类型号

如果目标流量、压力/真空、电压、尺寸或寿命要求发生变化，可优先比较同类产品，再决定是否提交定制配置。

型号	类别	关键规格	下一步
OD-05T057.2L	隔膜气泵 / 真空泵	电压 12V；Max Flow 7.2L/min (parallel)；Max Vacuum -70 kPa (parallel)	当前型号
OD-04AB / OD-04VB	隔膜气泵 / 真空泵	电压 6/9/12/24V DC；气流量 7-20lpm；液体流量 1.5 L/min	查看型号
OD-05T0610AC	隔膜气泵 / 真空泵	电压 200-220AC；Max Flow 7.5L/min；Max Vacuum -85 kPa	查看型号
OD-05T1043AC	隔膜气泵 / 真空泵	电压 220V；Max Flow 43L/min；Max Vacuum -89 kPa	查看型号
