OD-05T30K 隔膜气泵 / 真空泵（高真空 / 低噪音 / 耐高温）

Name: OD-05T30K 隔膜气泵 / 真空泵（高真空 / 低噪音 / 耐高温）
Brand: JSG
SKU: OD-05T30K

OD-05T30K 可用于气体输送、真空产生、气体采样及紧凑型气路系统。选型时请结合流量、压力或真空度、电压、电机和接口条件。

隔膜气泵 / 真空泵OD-05T30K39 项技术参数2 张参数图纸

查看技术参数咨询当前型号

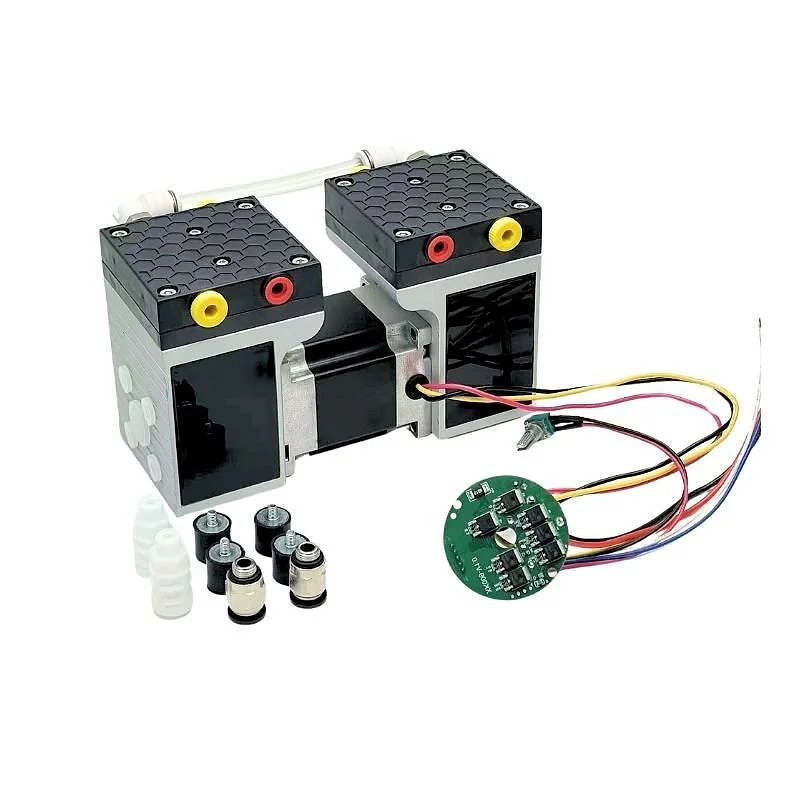

Low noise vacuum pump with brushless motor - front view OD-05T30K

产品功能

主要功能

OD-05T30K 可围绕以下功能用于设备流体系统，并应结合下方技术参数与实际工作点完成选型。

功能 1气体输送

功能 2真空产生

功能 3设备级集成

高清白底图片

OD-05T30K 产品图片

以下图片来自同步产品库，已统一为白底展示图。

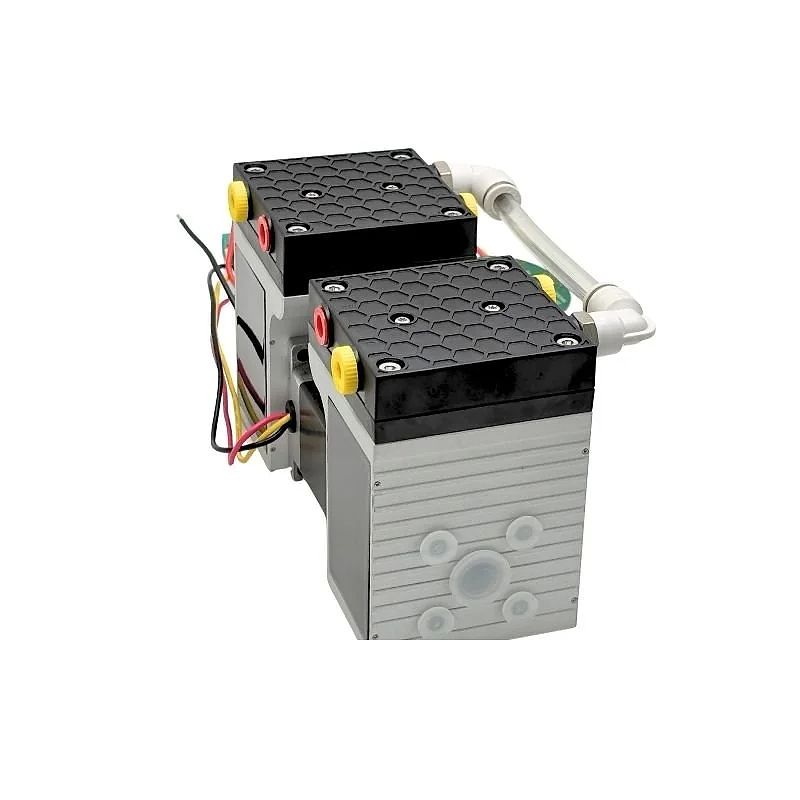

Small vacuum air pump side view highlighting aluminum body - OD-05T30K — 产品视图 2

产品数据

技术参数

以下参数适用于 OD-05T30K。选型时请同时考虑介质、工作点、供电、工作制及安装条件。

电压24V

Max Flow25L/min

Max Vacuum-99 kPa

Max Pressure2.5Bar

电机High-end 无刷 DC motor

Max Power50W

重量1.8kg

参数Value

ModelOD-05T30K

Voltage Range24 V DC

Maximum Flow25 L/min

Max Negative Pressure-99 kPa

Max Positive Pressure2.5 bar

Motor TypeHigh-end 无刷 DC motor

Max Power50 W

IP RatingIP20

Storage Temperature-40 ℃ ~ 60 ℃

Operating Temperature-10 ℃ ~ 45 ℃

Dimensions (L×W×H)173 × 70 × 104.5 mm

重量1.8 kg

ComponentMaterial / Performance

Pump HeadPPS (high chemical resistance)

Diaphragm / ValveKEE / EPDM

Pump BodyAluminum alloy

Customization AspectAvailable Options

Diaphragm / Valve MaterialKEE, EPDM (other materials upon request)

电压24 V DC

Connector TypeCustomized based on customer system requirements

Cable LengthCustom lengths available

Label / BrandingBased on the model provided by the customer

MountingCustomized brackets or damping solutions

Wire ColorSignal Name | Function Description | Control / Integration Notes

Thick RedPower + | DC power supply positive | Connect to rated DC voltage source

Thick BlackPower - | DC power supply negative | Power ground

YellowSP (Analog Speed) | Analog speed control input | Accepts analog speed reference signal

WhitePWM | PWM speed control input | Recommended frequency: 1-10 kHz Motor starts when duty cycle > 10%

BlueFG | Speed feedback output | Square-wave signal 12 pulses per revolution (4-pole BLDC motor) Supports real-time speed monitoring

Thin BlackGND | Signal ground | Common ground for control and feedback signals

Thin Red5V | Reference output | 5V output for external potentiometer or control circuit

参数图纸

OD-05T30K 尺寸与性能图

同步产品库中识别为尺寸图、规格图或性能曲线的图片集中展示在这里。

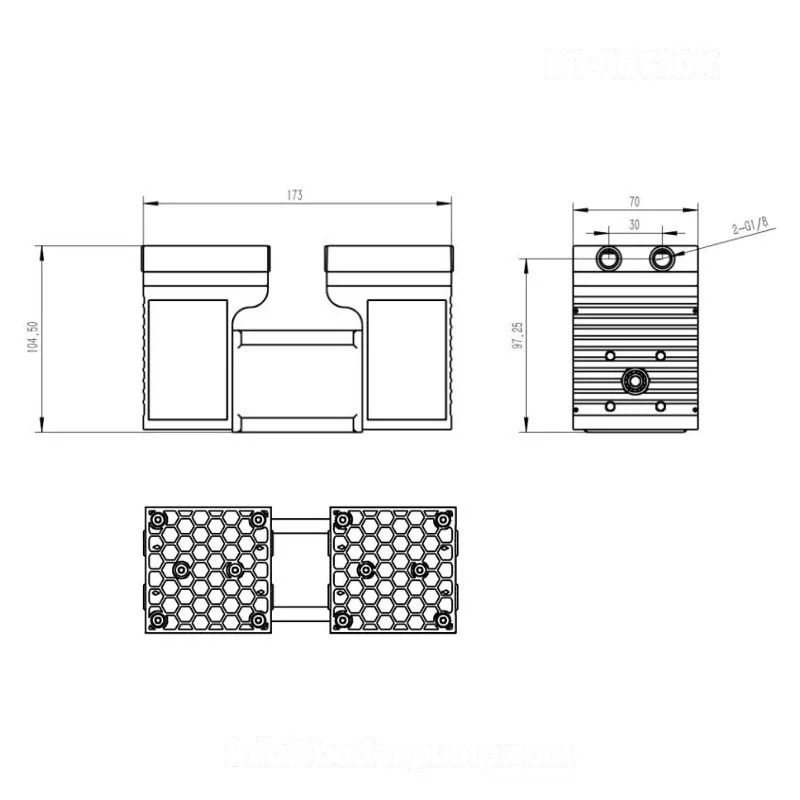

Dimension diagram of compact diaphragm air pump - OD-05T30K — 参数图纸 1

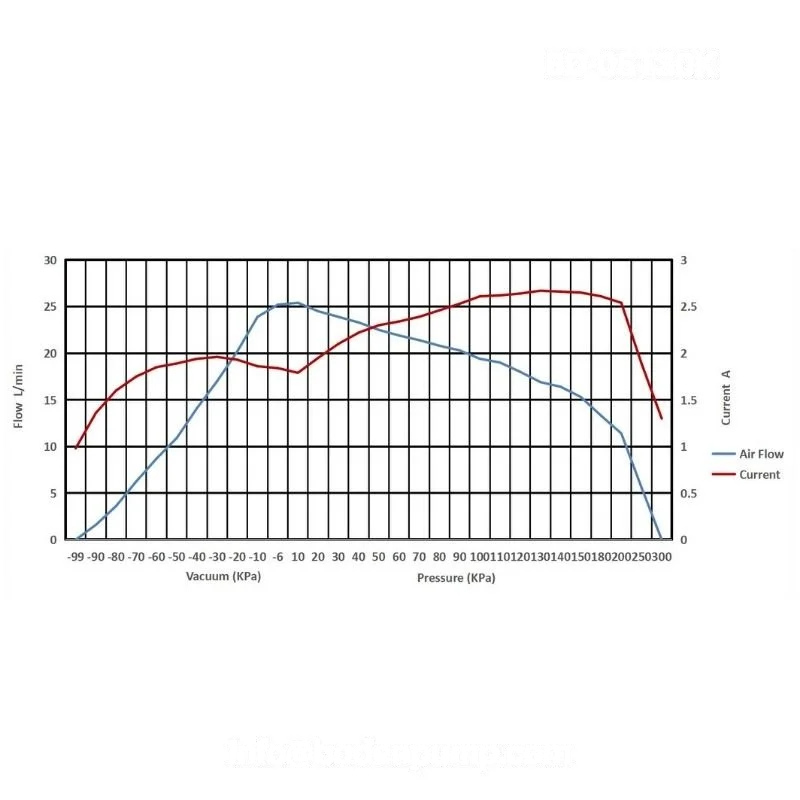

Flow and vacuum performance curve of low noise vacuum pump - OD-05T30K — 参数图纸 2

应用与配置

OD-05T30K 应用适配说明

以下内容用于把画册参数转化为实际选型问题：应用场景、工作点、噪音/寿命/电压选项和同类型号替代关系。

应用场景

典型应用包括气体采样、紧凑型分析仪、医疗设备、美容设备，以及需要清洁气体输送或真空产生的小型气动模块。

工作点确认

请确认目标压力或真空度下的带载流量，并同步评估管路损失、入口过滤、阀件阻力，以及常用工况与最大工况之间的安全余量。

噪音、寿命与电压

申请样品或指定型号图纸前，请确认电压、电机类型、预期寿命、噪音目标、工作制与安装隔振要求。

电压: 24V
Max Flow: 25L/min
Max Vacuum: -99 kPa
Max Pressure: 2.5Bar

型号对比

OD-05T30K 与同类型号

如果目标流量、压力/真空、电压、尺寸或寿命要求发生变化，可优先比较同类产品，再决定是否提交定制配置。

型号	类别	关键规格	下一步
OD-05T30K	隔膜气泵 / 真空泵	电压 24V；Max Flow 25L/min；Max Vacuum -99 kPa	当前型号
OD-04AB / OD-04VB	隔膜气泵 / 真空泵	电压 6/9/12/24V DC；气流量 7-20lpm；液体流量 1.5 L/min	查看型号
OD-05T0610AC	隔膜气泵 / 真空泵	电压 200-220AC；Max Flow 7.5L/min；Max Vacuum -85 kPa	查看型号
OD-05T1043AC	隔膜气泵 / 真空泵	电压 220V；Max Flow 43L/min；Max Vacuum -89 kPa	查看型号
