应用场景
典型应用包括水基液体输送、定量输送、循环，以及仪器或 OEM 设备中的紧凑流体处理。
产品功能
主要功能
OD-05TF1500WB 可围绕以下功能用于设备流体系统，并应结合下方技术参数与实际工作点完成选型。
功能 1液体输送
功能 2流体循环
功能 3管路系统集成
高清白底图片

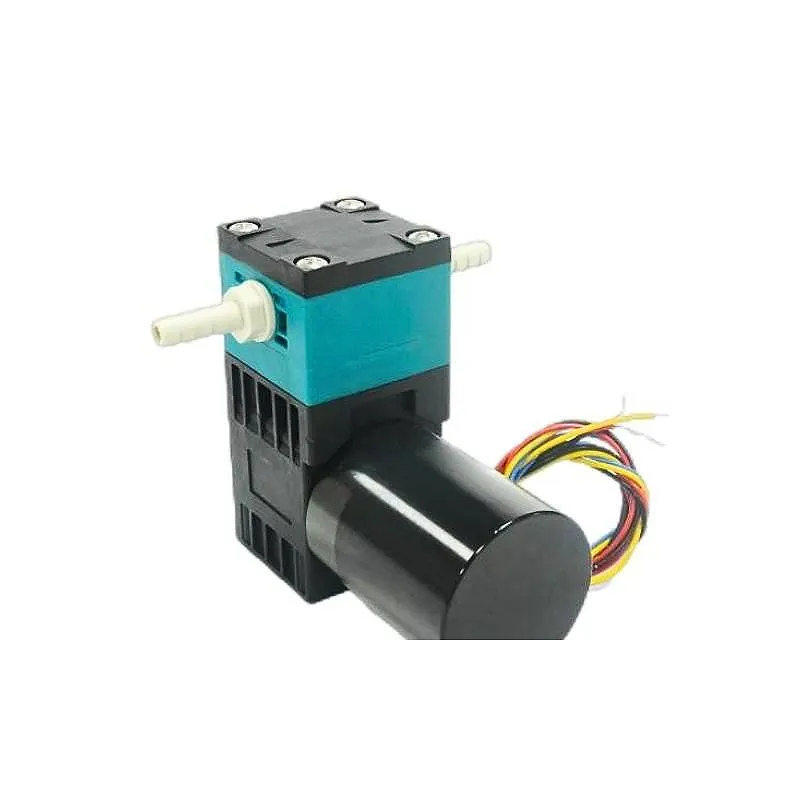

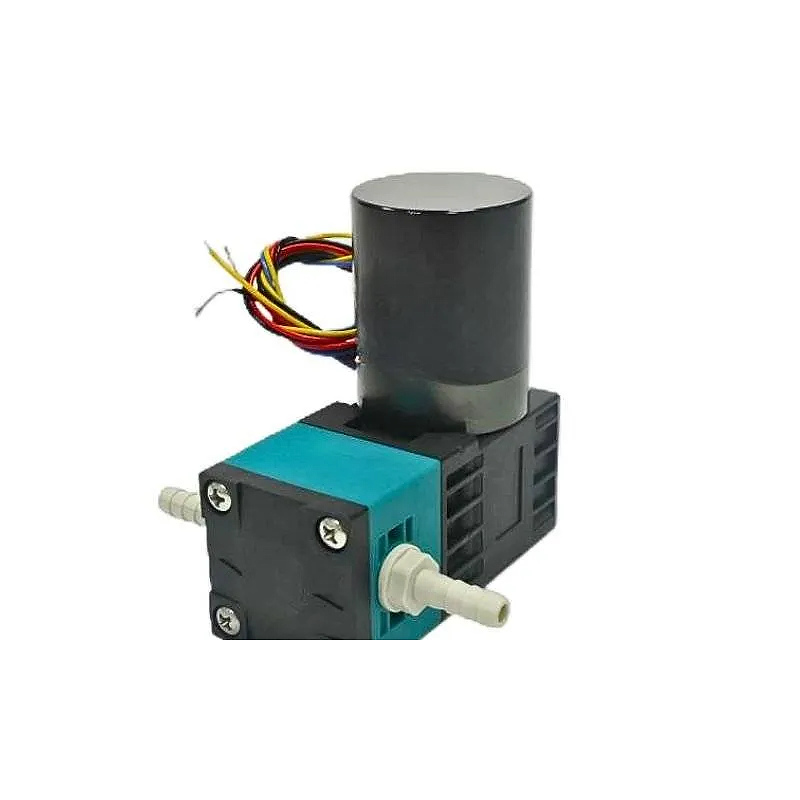

OD-05TF1500WB 产品图片
以下图片来自同步产品库，已统一为白底展示图。
产品数据
技术参数
以下参数适用于 OD-05TF1500WB。选型时请同时考虑介质、工作点、供电、工作制及安装条件。
电压24 V DC
Max Flow1.5 L/min （水）, 4 L/min （气体）
Max Vacuum-30 kPa
Max Pressure3 bar （水）, 50 kPa （气体）
电机无刷 DC Motor
Max Power6 W
重量390 g
类别规范要求
ModelOD-05TF1500WB
TypeMicro Liquid Pump
StructureSingle-Head Diaphragm Pump
Voltage Range24 V DC
Free Water Flow1.5 L/min
Max Water Pressure3 bar
Water Pressure Head10 m
Water Suction Head3 m
Free Gas Flow4 L/min
Max Gas Pressure50 kPa
Max Gas Vacuum-30 kPa
Motor Type无刷 DC Motor
Control SignalPWM speed control, FG speed feedback
噪音55 dB
寿命8000 h
尺寸90 × 40 × 77 mm
Recommended Tubing SizeID6 mm / OD8 mm
Ambient Temperature5°C to 40°C
Fluid Temperature5°C to 60°C
ComponentMaterial / Feature
Pump HeadPA66
隔膜EPDM
ValveEPDM
ItemCustomization Options
MaterialsPA66, EPDM, PTFE, or FFKM options
WiringCustom cable length and wire definition
连接器Open leads, plug connectors, or OEM interface
管路ID6 mm / OD8 mm standard; custom tubing available
BrandingCustomer-specific marking or private label
Pressure / Flow TuningAdjusted according to application requirements
参数图纸

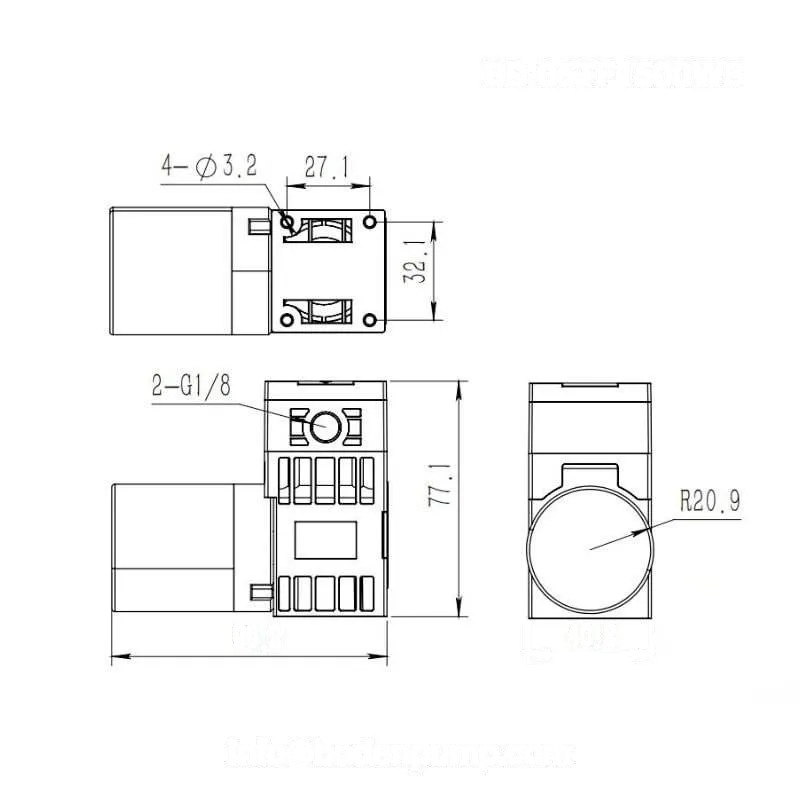

OD-05TF1500WB 尺寸与性能图
同步产品库中识别为尺寸图、规格图或性能曲线的图片集中展示在这里。
应用与配置
OD-05TF1500WB 应用适配说明
以下内容用于把画册参数转化为实际选型问题：应用场景、工作点、噪音/寿命/电压选项和同类型号替代关系。
工作点确认
请确认实际扬程或背压下的目标流量，并评估管长、阀件损失、自吸条件，以及液路是连续运行还是间歇运行。
噪音、寿命与电压
确认泵配置前，请评估接液材料兼容性、温度、浓度、电压、工作制与泄漏要求。
- 电压
- 24 V DC
- Max Flow
- 1.5 L/min （水）, 4 L/min （气体）
- Max Vacuum
- -30 kPa
- Max Pressure
- 3 bar （水）, 50 kPa （气体）
型号对比
OD-05TF1500WB 与同类型号
如果目标流量、压力/真空、电压、尺寸或寿命要求发生变化，可优先比较同类产品，再决定是否提交定制配置。
| 型号 | 类别 | 关键规格 | 下一步 |
|---|---|---|---|
| OD-05TF1500WB | 隔膜液泵 | 电压 24 V DC；Max Flow 1.5 L/min （水）, 4 L/min （气体）；Max Vacuum -30 kPa | 当前型号 |
| OD-05TF600W | 隔膜液泵 | 电压 6 / 12 / 24 V DC；Max Flow 600 mL/min （水）, 4 L/min （气体）；Max Vacuum -78 kPa | 查看型号 |
| OD-05TF800WBD | 隔膜液泵 | 电压 12 V / 24 V DC；Max Flow 800 mL/min （水）, 3.5 L/min （气体）；Max Vacuum -50 kPa | 查看型号 |
| OD-05TF200W | 隔膜液泵 | 电压 6/12/24V；Max Water Flow 200 mL/min；Max Water Pressure 8 bar | 查看型号 |
继续浏览
相关泵型号
OD-05TF1500WB产品询价
请提供介质、流量、压力或真空、电压、工作制及安装要求，我们将据此匹配产品配置与配套资料。
