应用场景
典型应用包括水基液体输送、定量输送、循环，以及仪器或 OEM 设备中的紧凑流体处理。
产品功能
主要功能
OD-05T60WB 可围绕以下功能用于设备流体系统，并应结合下方技术参数与实际工作点完成选型。
功能 1液体输送
功能 2流体循环
功能 3管路系统集成
高清白底图片

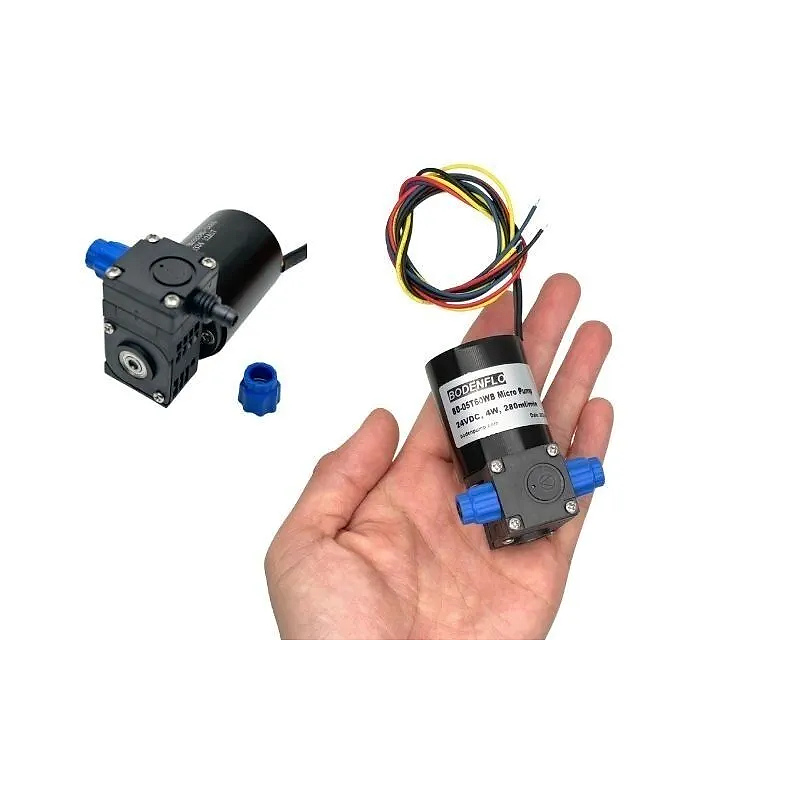

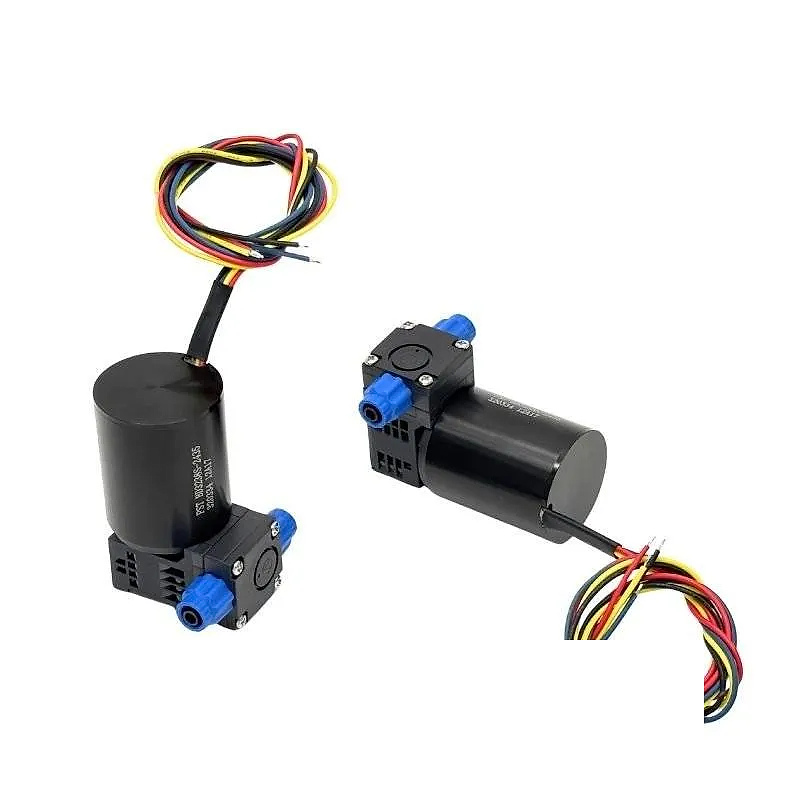

OD-05T60WB 产品图片
以下图片来自同步产品库，已统一为白底展示图。
产品数据
技术参数
以下参数适用于 OD-05T60WB。选型时请同时考虑介质、工作点、供电、工作制及安装条件。
电压12V / 24V
Max Flow280 mL/min
Maximum Suction Lift4 mWg
Maximum Lift60 mWg (intermittent)
电机无刷电机
Max Power4W
重量134g
参数Value
ModelOD-05T60WB
Voltage Range12 / 24 V DC
Maximum Flow280 mL/min (electronic flow meter)
Test MediumWater
Motor Type无刷电机
Max Power4 W
Waterproof LevelIP40
Storage Temperature-40 ℃ ~ 60 ℃
Operating Temperature-20 ℃ ~ 45 ℃
Dimensions (L×W×H)62 × 32 × 44.6 mm
重量134 g
ComponentMaterial / Performance
Pump HeadPPS - corrosion-resistant, durable
隔膜EPDM / PTFE (customized for media compatibility)
ValveEPDM / FKM (highly fluorinated option available)
Pump BodyHigh-strength PA66 - lightweight and robust
Customization AspectAvailable Options
Diaphragm MaterialsEPDM, PTFE
Valve MaterialsEPDM, FKM
Pump Head MaterialPPS
Voltage Options12 V DC / 24 V DC
Connector & CableCustom connectors, cable lengths, and wiring layouts
Label / BrandingCustomized labeling based on customer-specified model
Mounting SolutionsCustom brackets or vibration-damping solutions
Wire ColorSignal Name | Function Description | Control / Electrical Notes
RedPower + | DC power supply positive | Connect to rated DC voltage
BlackPower - | DC power supply negative | Power ground
BluePWM Speed Control | PWM speed regulation input | Frequency: 15-25 kHz Amplitude: 5 V Duty Cycle: 0-100% Also supports: 0-5 V analog voltage control
YellowFG (Speed Feedback) | Speed feedback output | Signal type: 0-5 V TTL square wave Resolution: 1 pulse per cycle
ConnectionWiring Method
Power +Red + Blue connected together to positive supply
Power -Black to negative (GND)
FGYellow not connected
参数图纸

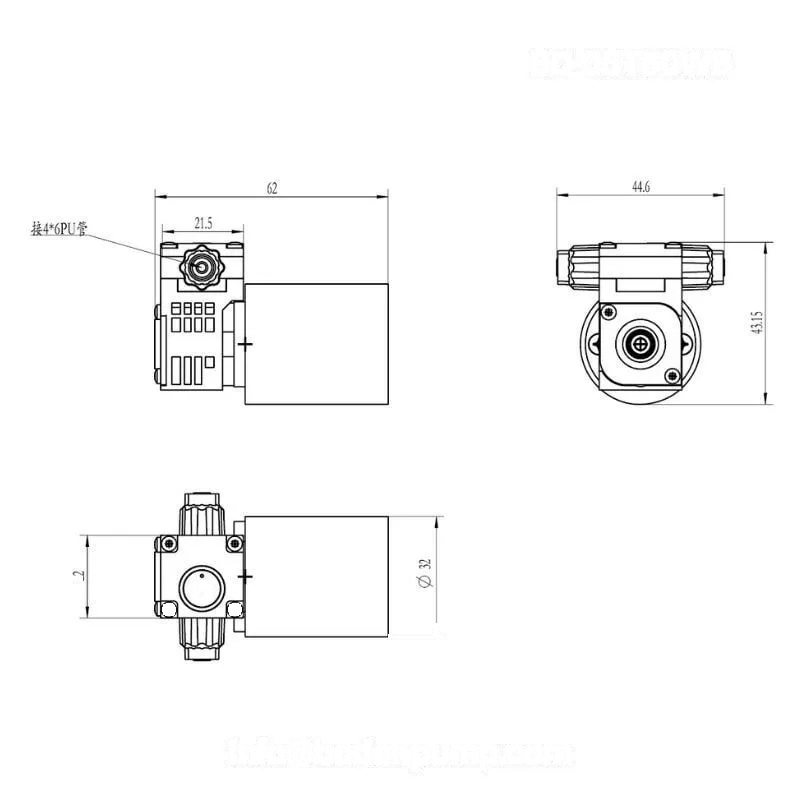

OD-05T60WB 尺寸与性能图
同步产品库中识别为尺寸图、规格图或性能曲线的图片集中展示在这里。
应用与配置
OD-05T60WB 应用适配说明
以下内容用于把画册参数转化为实际选型问题：应用场景、工作点、噪音/寿命/电压选项和同类型号替代关系。
工作点确认
请确认实际扬程或背压下的目标流量，并评估管长、阀件损失、自吸条件，以及液路是连续运行还是间歇运行。
噪音、寿命与电压
确认泵配置前，请评估接液材料兼容性、温度、浓度、电压、工作制与泄漏要求。
- 电压
- 12V / 24V
- Max Flow
- 280 mL/min
- Maximum Suction Lift
- 4 mWg
- Maximum Lift
- 60 mWg (intermittent)
型号对比
OD-05T60WB 与同类型号
如果目标流量、压力/真空、电压、尺寸或寿命要求发生变化，可优先比较同类产品，再决定是否提交定制配置。
| 型号 | 类别 | 关键规格 | 下一步 |
|---|---|---|---|
| OD-05T60WB | 隔膜液泵 | 电压 12V / 24V；Max Flow 280 mL/min；Maximum Suction Lift 4 mWg | 当前型号 |
| OD-05TF600W | 隔膜液泵 | 电压 6 / 12 / 24 V DC；Max Flow 600 mL/min （水）, 4 L/min （气体）；Max Vacuum -78 kPa | 查看型号 |
| OD-05TF800WBD | 隔膜液泵 | 电压 12 V / 24 V DC；Max Flow 800 mL/min （水）, 3.5 L/min （气体）；Max Vacuum -50 kPa | 查看型号 |
| OD-05TF200W | 隔膜液泵 | 电压 6/12/24V；Max Water Flow 200 mL/min；Max Water Pressure 8 bar | 查看型号 |
