OD-05T01.52000EP

OD-05T01.52000EP 微型压缩机（高压 / 紧凑型）

Name: OD-05T01.52000EP 微型压缩机（高压 / 紧凑型）
Brand: JSG
SKU: OD-05T01.52000EP

OD-05T01.52000EP 可用于设备级正压供气、紧凑压缩或真空气路模块。选型时请结合目标压力、流量、启动负载、散热和工作制。

微型压缩机OD-05T01.52000EP33 项技术参数2 张参数图纸

查看技术参数咨询当前型号

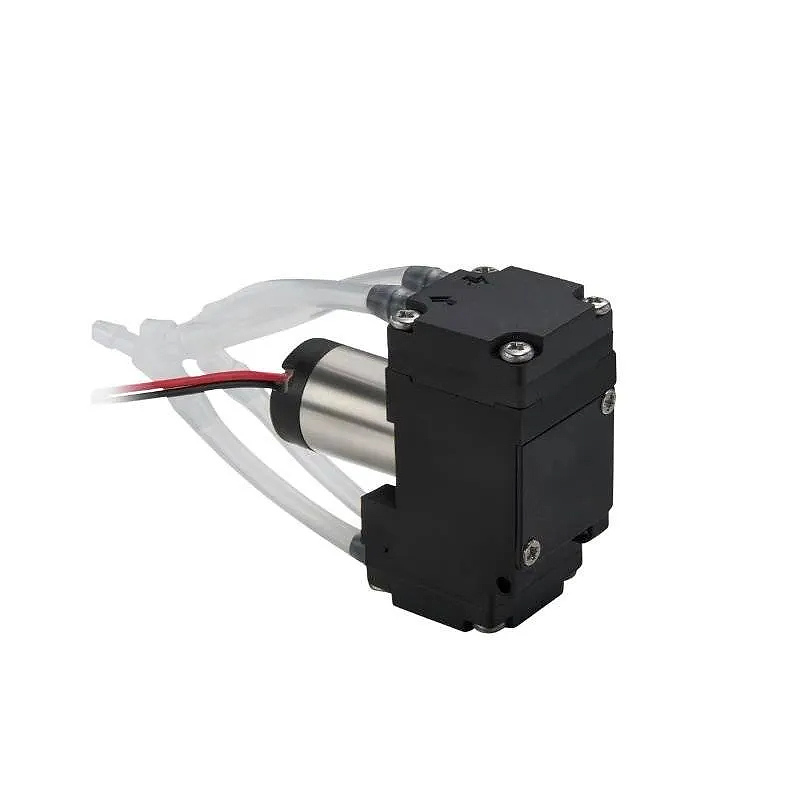

Mini diaphragm compressor pump 2L/min OD-05T01.52000EP compact dual-head gas pump

产品功能

主要功能

OD-05T01.52000EP 可围绕以下功能用于设备流体系统，并应结合下方技术参数与实际工作点完成选型。

功能 1正压供气

功能 2真空功能

功能 3配置集成

产品数据

技术参数

以下参数适用于 OD-05T01.52000EP。选型时请同时考虑介质、工作点、供电、工作制及安装条件。

电压1 - 4 V DC

Max Flow2L/min

Max Vacuum-40 kPa

Max Pressure+50 kPa

电机DC coreless 有刷 motor

Max Power0.8 W

重量50 g

参数规范要求

ModelOD-05T01.52000EP

Voltage Range1-4 V DC

Max Flow Rate2 L/min (parallel operation)

Max Negative Pressure-40 kPa

Max Positive Pressure+50 kPa

Motor TypeCoreless 有刷 DC Motor

IP RatingIP20

Service Life6,000-8,000 hours

Storage Temperature-40 ℃ ~ 60 ℃

Operating Temperature-20 ℃ ~ 50 ℃

Pump HeadPPS

Diaphragm/ValveEPDM standard (FKM optional)

Pump BodyNylon

尺寸47 × 47 × 23 mm

ComponentMaterial / Performance

Pump HeadPPS - robust and chemically stable

Diaphragm/ValveEPDM (FKM optional for chemical use)

Pump BodyNylon - durable and lightweight

寿命6,000-8,000 hours (clean air, standard use)

Customization AspectAvailable Options

Diaphragm MaterialsEPDM (standard) or FKM (chemical-resistant)

Electrical Cable / ConnectorCustom lengths and connector types available

Branding / LabelingOEM logo and packaging customization

Operating ConfigurationParallel dual-pump setup

Engineering SupportIntegration support and custom sizing

参数图纸

OD-05T01.52000EP 尺寸与性能图

同步产品库中识别为尺寸图、规格图或性能曲线的图片集中展示在这里。

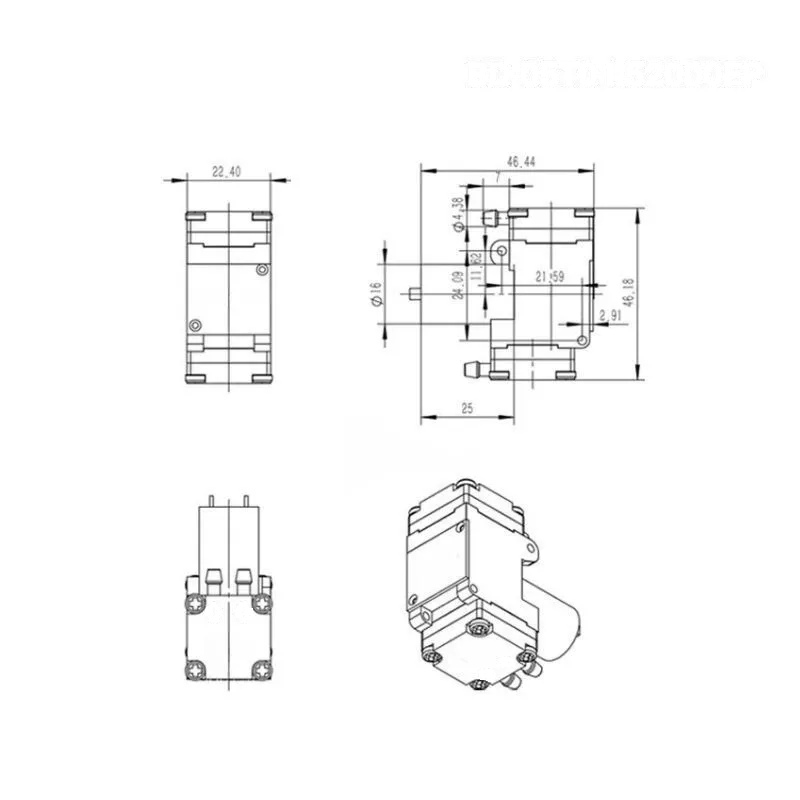

OD-05T01.52000EP micro diaphragm pump dimensions 42×34×23mm — 参数图纸 1

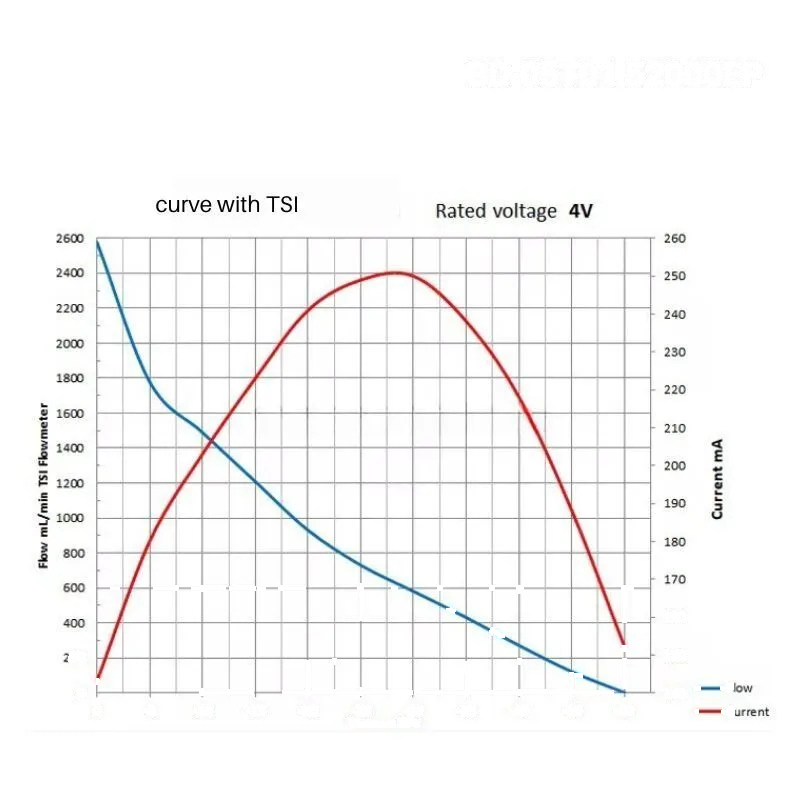

Performance curve of OD-05T01.52000EP mini gas pump - vacuum vs flow — 参数图纸 2

应用与配置

OD-05T01.52000EP 应用适配说明

以下内容用于把画册参数转化为实际选型问题：应用场景、工作点、噪音/寿命/电压选项和同类型号替代关系。

应用场景

典型应用包括仪器、自动化系统与 OEM 设备中的正压供气、紧凑压缩以及真空或气路模块。

工作点确认

请确认设备入口处的压力、流量和工作制，并在目标结构条件下评估启动负载与温升。

噪音、寿命与电压

申请样品前，请确认电压、电流、电机类型、散热条件、隔振方式与目标寿命。

电压: 1 - 4 V DC
Max Flow: 2L/min
Max Vacuum: -40 kPa
Max Pressure: +50 kPa

型号对比

OD-05T01.52000EP 与同类型号

如果目标流量、压力/真空、电压、尺寸或寿命要求发生变化，可优先比较同类产品，再决定是否提交定制配置。

型号	类别	关键规格	下一步
OD-05T01.52000EP	微型压缩机	电压 1 - 4 V DC；Max Flow 2L/min；Max Vacuum -40 kPa	当前型号
OD-08A-D / OD-08V-D	微型压缩机	电压 24V；气流量 80L/min(40L/minx2)；压力 2-7bar	查看型号
OD-05TVB	微型压缩机	电压 DC 12V/24V；气流量 7.2L/min；真空度 -72kPa or -90kPa	查看型号
OD-08AB-D / OD-08VB-D	微型压缩机	电压 24V；气流量 80L/min(40L/minx2)；压力 2-7bar	查看型号
