应用场景
典型应用包括仪器、自动化系统与 OEM 设备中的正压供气、紧凑压缩以及真空或气路模块。
产品功能
主要功能
OD-05T0614L 可围绕以下功能用于设备流体系统，并应结合下方技术参数与实际工作点完成选型。
功能 1正压供气
功能 2真空功能
功能 3配置集成
产品数据
技术参数
以下参数适用于 OD-05T0614L。选型时请同时考虑介质、工作点、供电、工作制及安装条件。
电压12/24V
Max Flow14L/min
Max Vacuum-85 kPa
Max Pressure1.9 Bar
电机无刷电机
Max Power18W
重量610g
参数Value
ModelOD-05T0614L
Voltage Range12 V / 24 V DC
Max Flow Rate14 L/min
Max Negative Pressure-85 kPa
Max Positive Pressure1.9 bar
Motor Type无刷 DC Motor
Max Power18 W
Service Life8,000 hours
Storage Temperature-40 ℃ ~ 60 ℃
Operating Temperature0 ℃ ~ 45 ℃
Medium Temperature-10 ℃ ~ 45 ℃
Dimensions (L × W × H)110 × 46 × 91 mm
重量610 g
ComponentMaterial / Performance

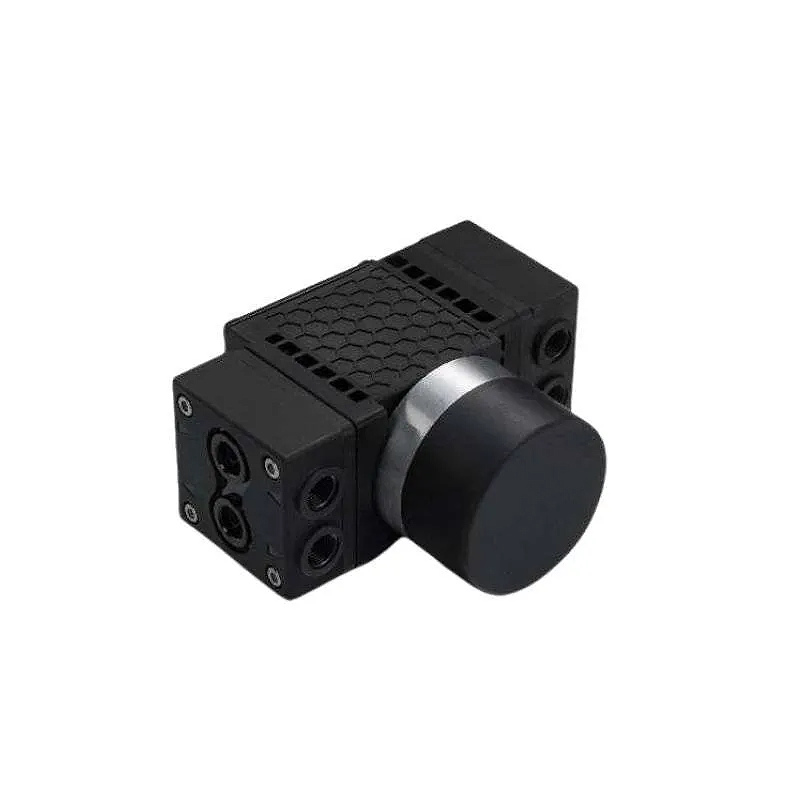

Pump HeadPPS - high-strength engineering thermoplastic
Diaphragm/ValveEPDM standard, PTFE/FKM/FFKM optional for chemical resistance
Pump BodyAluminium alloy - corrosion-resistant, thermally efficient
寿命8,000 hours in clean, non-corrosive conditions
Customization AspectAvailable Options / Notes
Diaphragm MaterialsEPDM, PTFE, FKM, FFKM
Electrical InterfaceCustom cable length, connector type
Branding & LabelingOEM label printing
Pump ConfigurationSingle-head OD-05T0614L
Integration SupportEngineering guidance for lab, medical, or analytical systems

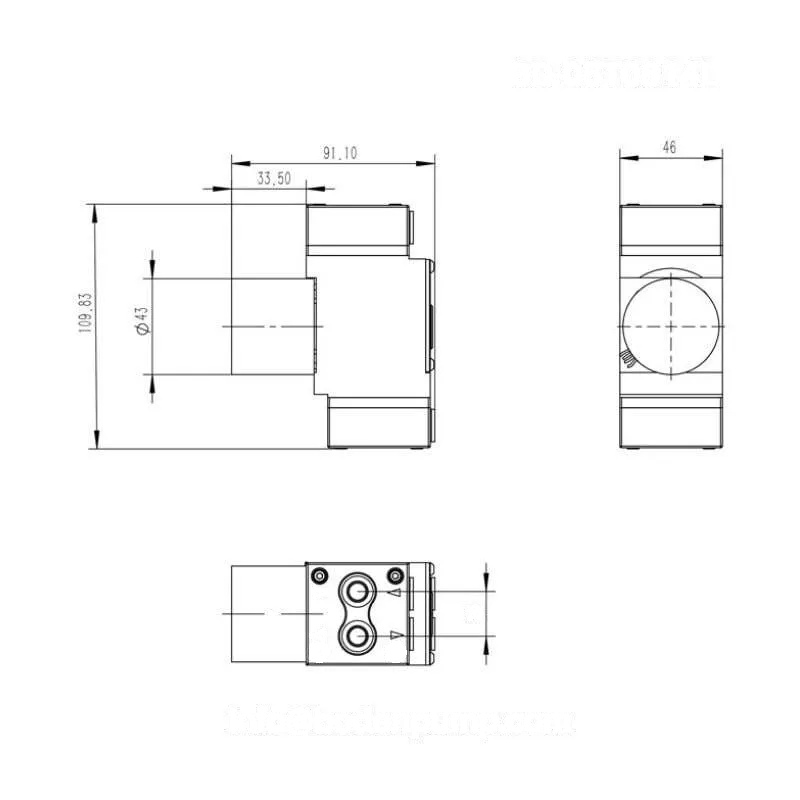

参数图纸
OD-05T0614L 尺寸与性能图
同步产品库中识别为尺寸图、规格图或性能曲线的图片集中展示在这里。
应用与配置
OD-05T0614L 应用适配说明
以下内容用于把画册参数转化为实际选型问题：应用场景、工作点、噪音/寿命/电压选项和同类型号替代关系。
工作点确认
请确认设备入口处的压力、流量和工作制，并在目标结构条件下评估启动负载与温升。
噪音、寿命与电压
申请样品前，请确认电压、电流、电机类型、散热条件、隔振方式与目标寿命。
- 电压
- 12/24V
- Max Flow
- 14L/min
- Max Vacuum
- -85 kPa
- Max Pressure
- 1.9 Bar
型号对比
OD-05T0614L 与同类型号
如果目标流量、压力/真空、电压、尺寸或寿命要求发生变化，可优先比较同类产品，再决定是否提交定制配置。
| 型号 | 类别 | 关键规格 | 下一步 |
|---|---|---|---|
| OD-05T0614L | 微型压缩机 | 电压 12/24V；Max Flow 14L/min；Max Vacuum -85 kPa | 当前型号 |
| OD-08A-D / OD-08V-D | 微型压缩机 | 电压 24V；气流量 80L/min(40L/minx2)；压力 2-7bar | 查看型号 |
| OD-05TVB | 微型压缩机 | 电压 DC 12V/24V；气流量 7.2L/min；真空度 -72kPa or -90kPa | 查看型号 |
| OD-08AB-D / OD-08VB-D | 微型压缩机 | 电压 24V；气流量 80L/min(40L/minx2)；压力 2-7bar | 查看型号 |
OD-05T0614L产品询价
请提供介质、流量、压力或真空、电压、工作制及安装要求，我们将据此匹配产品配置与配套资料。
