OD-05TF110WBZ 隔膜液泵（紧凑型）

Name: OD-05TF110WBZ 隔膜液泵（紧凑型）
Brand: JSG
SKU: OD-05TF110WBZ

OD-05TF110WBZ 可用于水基液体输送、定量输送、循环及紧凑型液路系统。选型时请结合流量、扬程或背压、接液材料、电压和工作制。

隔膜液泵OD-05TF110WBZ38 项技术参数1 张参数图纸

查看技术参数咨询当前型号

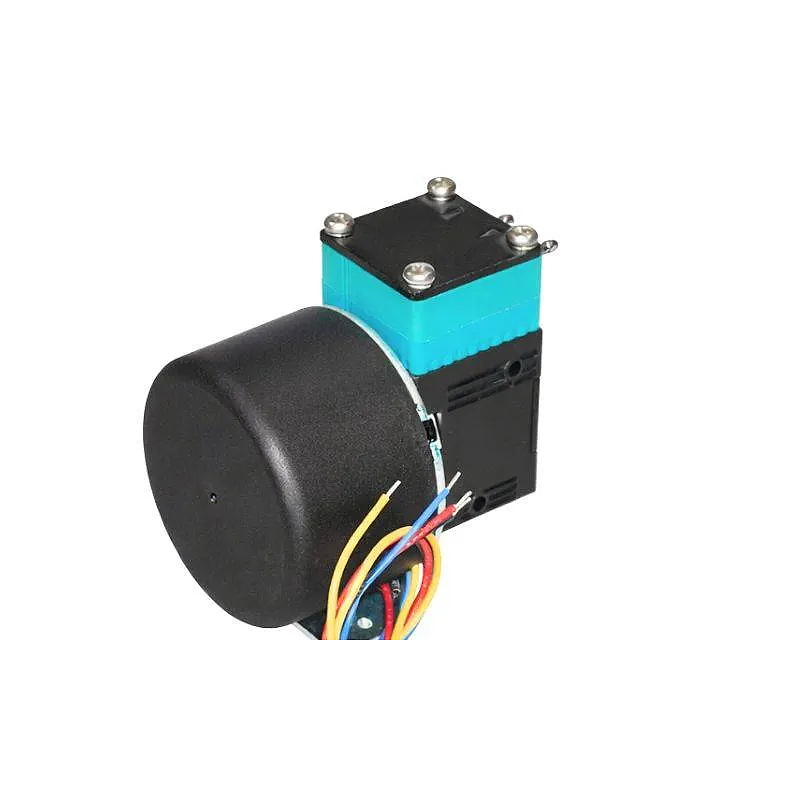

OD-05TF110WBZ small liquid pump front view, brushless diaphragm pump for inkjet and laboratory equipment

产品功能

主要功能

OD-05TF110WBZ 可围绕以下功能用于设备流体系统，并应结合下方技术参数与实际工作点完成选型。

功能 1液体输送

功能 2流体循环

功能 3管路系统集成

高清白底图片

OD-05TF110WBZ 产品图片

以下图片来自同步产品库，已统一为白底展示图。

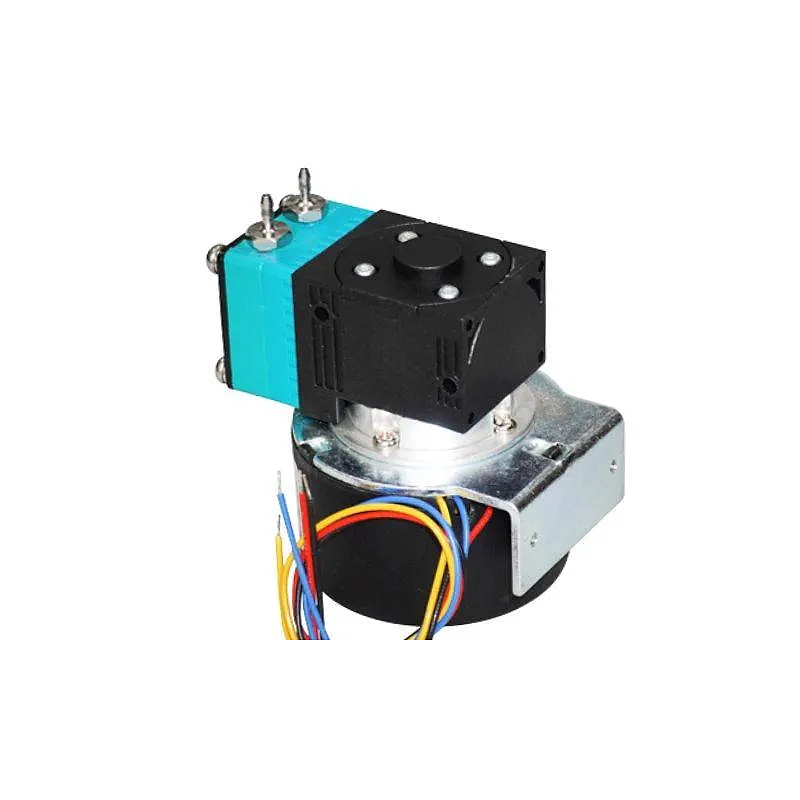

OD-05TF110WBZ micro liquid pump angle view, highlighting brushless motor and diaphragm structure — 产品视图 2

产品数据

技术参数

以下参数适用于 OD-05TF110WBZ。选型时请同时考虑介质、工作点、供电、工作制及安装条件。

电压6/12/24V

Max Flow110 mL/min （水）, 3 L/min （气体）

Max Vacuum-60 kPa

Max Pressure2.5 bar （水）, 1 bar （气体）

电机DC 无刷电机

Max Power5 W

重量280 g

ModelOD-05TF110WBZ

TypeSmall Liquid Pump

StructureDiaphragm Pump

Voltage Range6 V / 12 V / 24 V DC

Free Water Flow110 mL/min (0.029 gpm)

Max Water Pressure2.5 bar (36.3 psi / 2500 mbar / 0.25 MPa)

Water Pressure Head>15 m

Water Suction Head7 m

Free Gas Flow3 L/min (0.106 cfm)

Max Gas Pressure1 bar (14.5 psi / 1000 mbar / 0.1 MPa)

Max Gas Vacuum-60 kPa (-17.7 in.Hg / -600 mbar / -450 mmHg)

Motor TypeDC 无刷电机

噪音55 dB

寿命8000 h

尺寸75.3 × R27 × 73.2 mm (2.96 × R1.06 × 2.88 in)

重量280 g (0.62 lb)

Recommended Tubing SizeID 1.5 mm / OD 3 mm

Ambient Temperature5°C to 40°C

Fluid Temperature10°C to 60°C

ComponentMaterial / Feature

Pump HeadPA66 engineering plastic

隔膜EPDM

ValveEPDM

Customization ItemAvailable Options

电压6V / 12V / 24V

Motor Type无刷 DC motor or cost-optimized 有刷电机

MaterialsCorrosion-resistant PPS head, PTFE diaphragm, FFPM valves

WiringCustomized cable harness

连接器Application-specific connectors available

管路Pre-installed tubing or custom hose interface

BrandingOEM labeling and private branding

参数图纸

OD-05TF110WBZ 尺寸与性能图

同步产品库中识别为尺寸图、规格图或性能曲线的图片集中展示在这里。

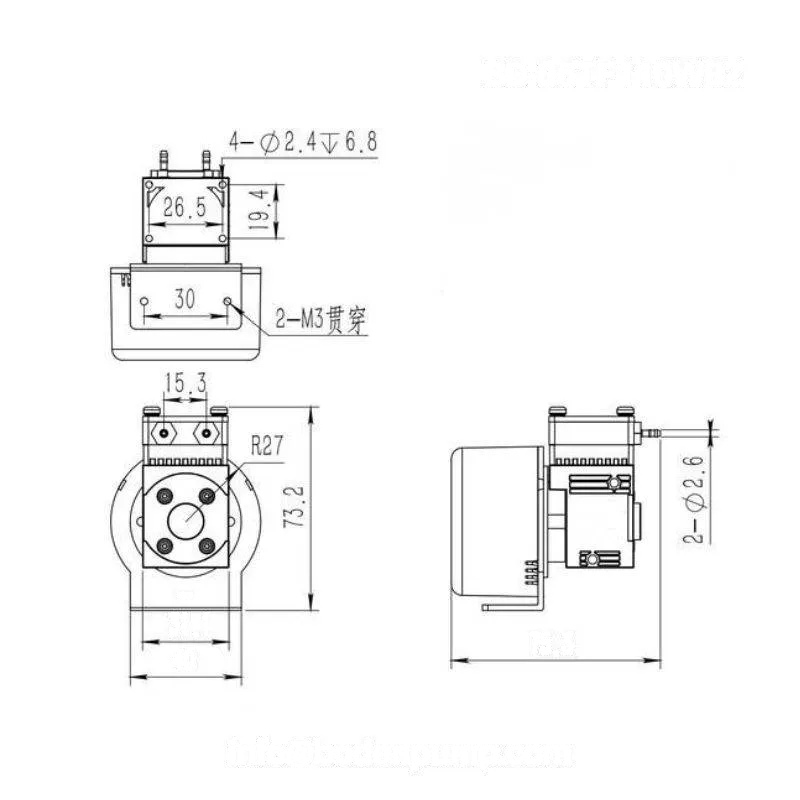

OD-05TF110WBZ inkjet pump technical drawing with dimensions and layout for OEM integration — 参数图纸 1

应用与配置

OD-05TF110WBZ 应用适配说明

以下内容用于把画册参数转化为实际选型问题：应用场景、工作点、噪音/寿命/电压选项和同类型号替代关系。

应用场景

典型应用包括水基液体输送、定量输送、循环，以及仪器或 OEM 设备中的紧凑流体处理。

工作点确认

请确认实际扬程或背压下的目标流量，并评估管长、阀件损失、自吸条件，以及液路是连续运行还是间歇运行。

噪音、寿命与电压

确认泵配置前，请评估接液材料兼容性、温度、浓度、电压、工作制与泄漏要求。

电压: 6/12/24V
Max Flow: 110 mL/min （水）, 3 L/min （气体）
Max Vacuum: -60 kPa
Max Pressure: 2.5 bar （水）, 1 bar （气体）

型号对比

OD-05TF110WBZ 与同类型号

如果目标流量、压力/真空、电压、尺寸或寿命要求发生变化，可优先比较同类产品，再决定是否提交定制配置。

型号	类别	关键规格	下一步
OD-05TF110WBZ	隔膜液泵	电压 6/12/24V；Max Flow 110 mL/min （水）, 3 L/min （气体）；Max Vacuum -60 kPa	当前型号
OD-05TF600W	隔膜液泵	电压 6 / 12 / 24 V DC；Max Flow 600 mL/min （水）, 4 L/min （气体）；Max Vacuum -78 kPa	查看型号
OD-05TF800WBD	隔膜液泵	电压 12 V / 24 V DC；Max Flow 800 mL/min （水）, 3.5 L/min （气体）；Max Vacuum -50 kPa	查看型号
OD-05TF200W	隔膜液泵	电压 6/12/24V；Max Water Flow 200 mL/min；Max Water Pressure 8 bar	查看型号
